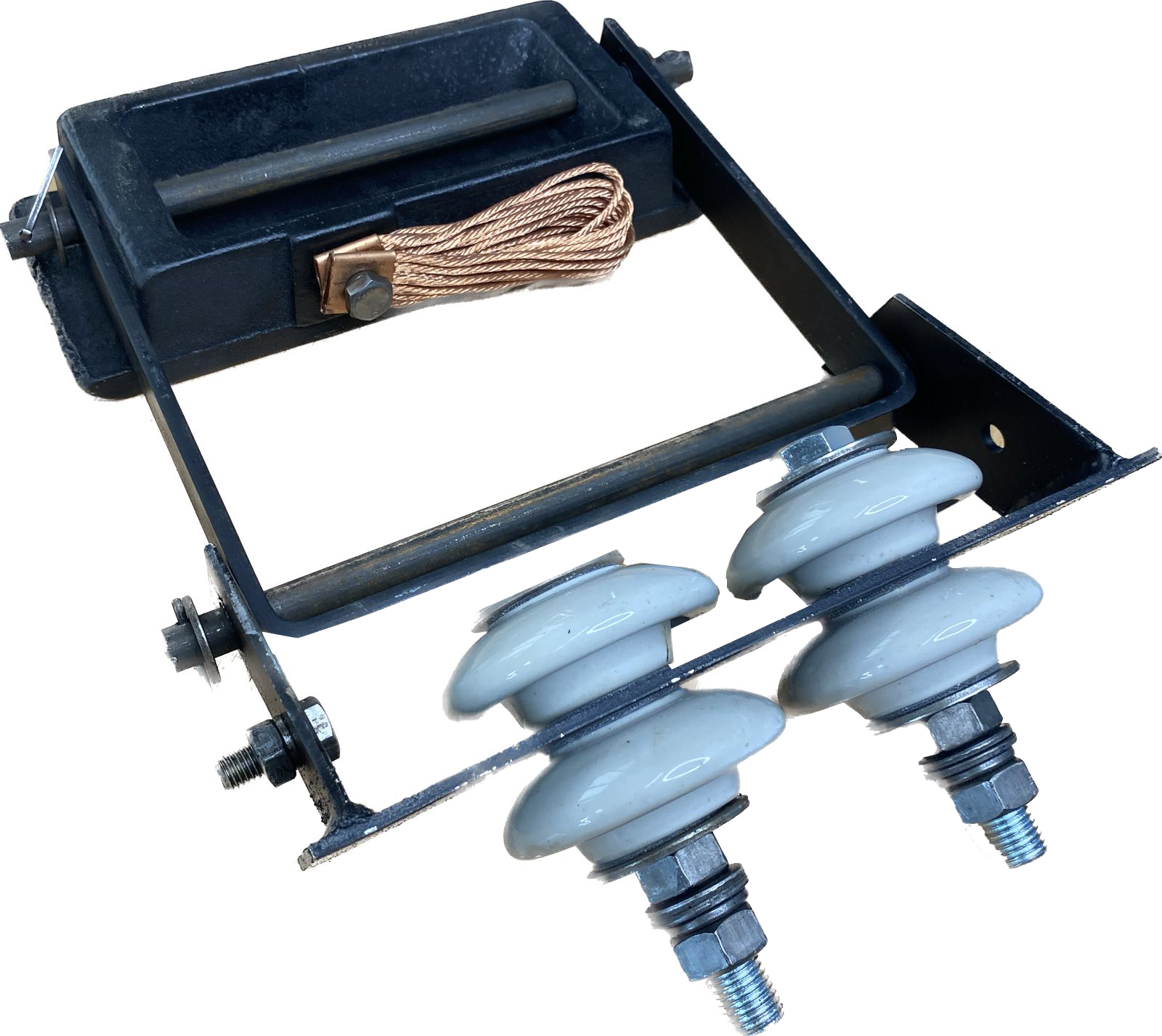

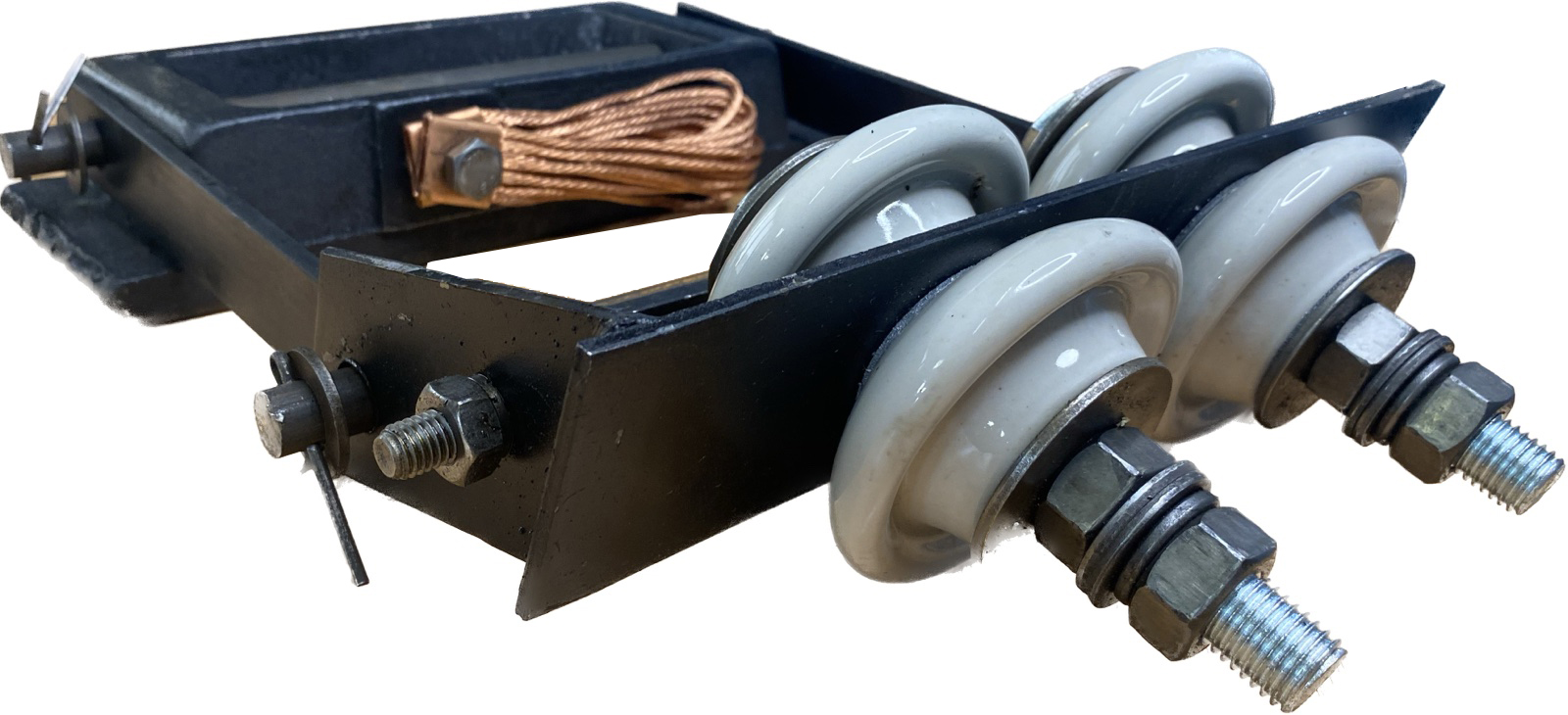

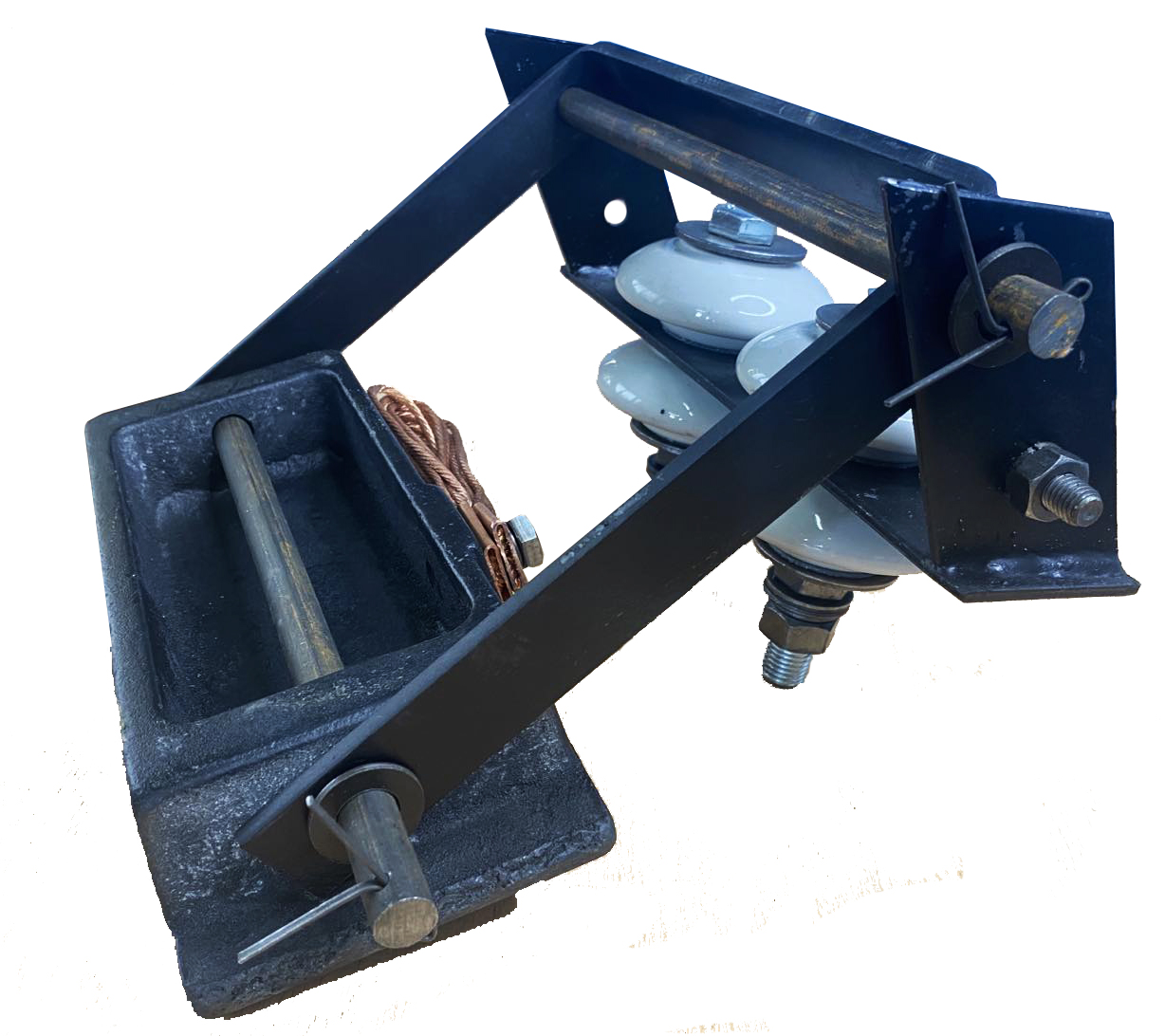

Токоприемник ТКН (ТК)- 9А-3 160А

     Артикул :  00000003386

Токоприемник ТКН (ТК)- 9А-3 160А

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

Токоприемники рассчитаны на работу от сети постоянного тока напряжением до 440В и сети переменного тока частотой 50 и 60 Гц напряжением до 660В. Токоприемники обеспечивают работу с частотой циклов возвратно - поступательных перемещений до 600 в час при ускорении до 1 м/с2 и скорости движения не более 150 м/мин.

Конструкция токоприемников обеспечивает нормальную работу при:- горизонтальных колебаниях крановых тележек в пределах ± 15 мм и крановых мостов ± 20 мм.- вертикальных колебаниях крановых тележек в пределах ± 15 мм и крановых мостов ± 20 мм.

Токоприемники имеют климатические исполнения: У, УХЛ, Т. ТК токоприемник (токосъемник) предназначен для внутренней проводки, ТКН токоприемник - для наружной.

Степень защиты токоприемников IP00. Охлаждение естественное. Уровень шума токоприемников - ниже утвержденных санитарных норм СН2.2.4/2 1.8-562-96. Группа условий эксплуатации токоприемников по механическим факторам - М3. По условиям эксплуатации и назначению токоприемники относятся к категориям АС-2, АС-3, АС-4 по ГОСТ 12433.

Для зарегистрированных пользователей так же представленны технические характеристики, чертеж и габаритные размеры токосъемников.



Токоприемники ТК, ТКН предназначены для подвода электроэнергии к крановым механизмам.

Установка аппаратов:

- типа ТКН – наружная, на открытом воздухе, при температуре от минус 40 градусов до плюс 70 градусов Цельсия и относительной влажности 80 % при температуре 20С;
- типа ТК – внутренняя, в помещениях, при температуре от минус 40С до 70С и относительной влажности 80 % при температуре 20С;
- высота над уровнем моря – до 1000 м.

Токоприемники не предназначены для работы в среде, содержащей едкие газы и пары, разрушающие металлы и изоляцию, а так же во взрывоопасной среде.

Технические характеритики

Тип
токоприемника
Конструктивное
предложение
Номинальная токовая нагрузка, А
Контактное нажатие, Н
Сечение кабеля,
мм2
Масса, кг
ТК-9А-1МУ1
ТК-9А-2МУ1
ТК-9А-3МУ1
ТК-9А-1МУ2
ТК-9А-2МУ2
ТК-9А-3МУ2
Токоприемники главные
400
250
160
70-80
2*95
95
70
15,3
15,2
15,1
ТКН-9А-1У1
ТКН-9А-2У1
ТКН-9А-3У1
ТКН-9А-1У2
ТКН-9А-2У2
ТКН-9А-3У2
Токоприемники с жестких троллеев
400
250
160
70-80
2*95
95
70
15
14,5
14



Токоприемники изготавливаются в однополюсном исполнении и рассчитаны для работы от сети постоянного тока напряжением до 500В и переменного тока частотой 50 Гц напряжением до 600В. Токоприемники рассчитаны для работы с частотой циклов возвратно-поступатеьных перемещений до 600 в час при ускорении до 1 м/кв.с и скоростью движения не более 2,5 м/с.

Токоприемники типа ТК-9А, ТК-3В

Тип аппарата
l, мм
L, мм
в, мм
Масса, кг
ТК-9А-1МУ2
280
327
26
15,3
ТК-9А-2МУ2
321
12,2
ТК-9А-3МУ2
311
15,1
ТК-3В-1МУ2
380
368
11
23
ТК-3В-2МУ2
6
22,7

Токоприемники типа ТКН-9А, ТКН-3В

Тип аппарата
l, мм
L, мм
в, мм
Масса, кг
ТКН-9А-1У2
280
327
107
15
ТКН-9А-2У2
321
14,5
ТКН-9А-3У2
311
14
ТКН-3В-1У2
380
368
92
22,9
ТКН-3В-2У2
87
22,6

Габаритные размеры токоприемника ТК-9А

Габаритные размеры токоприемника ТКН-9А
