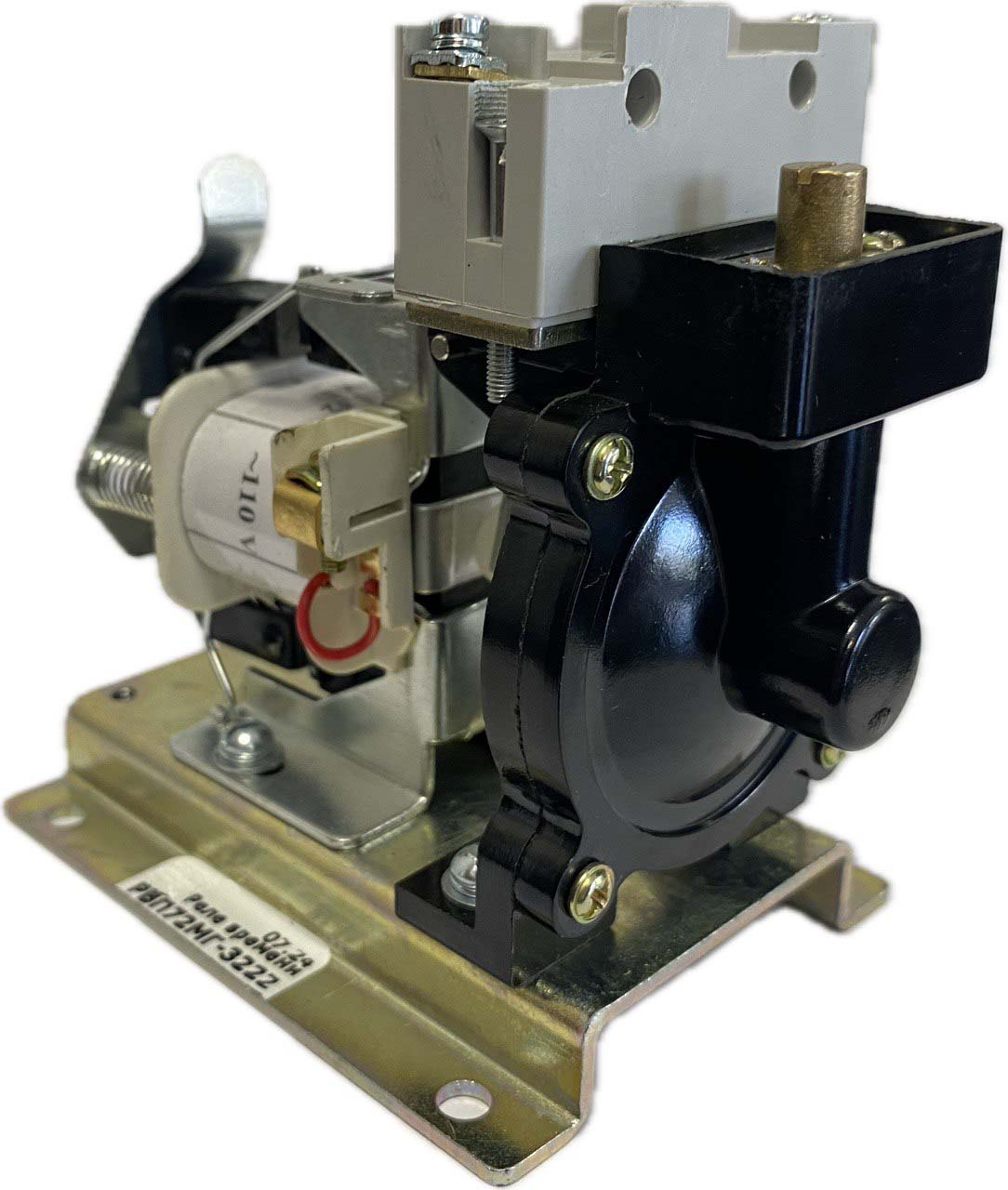

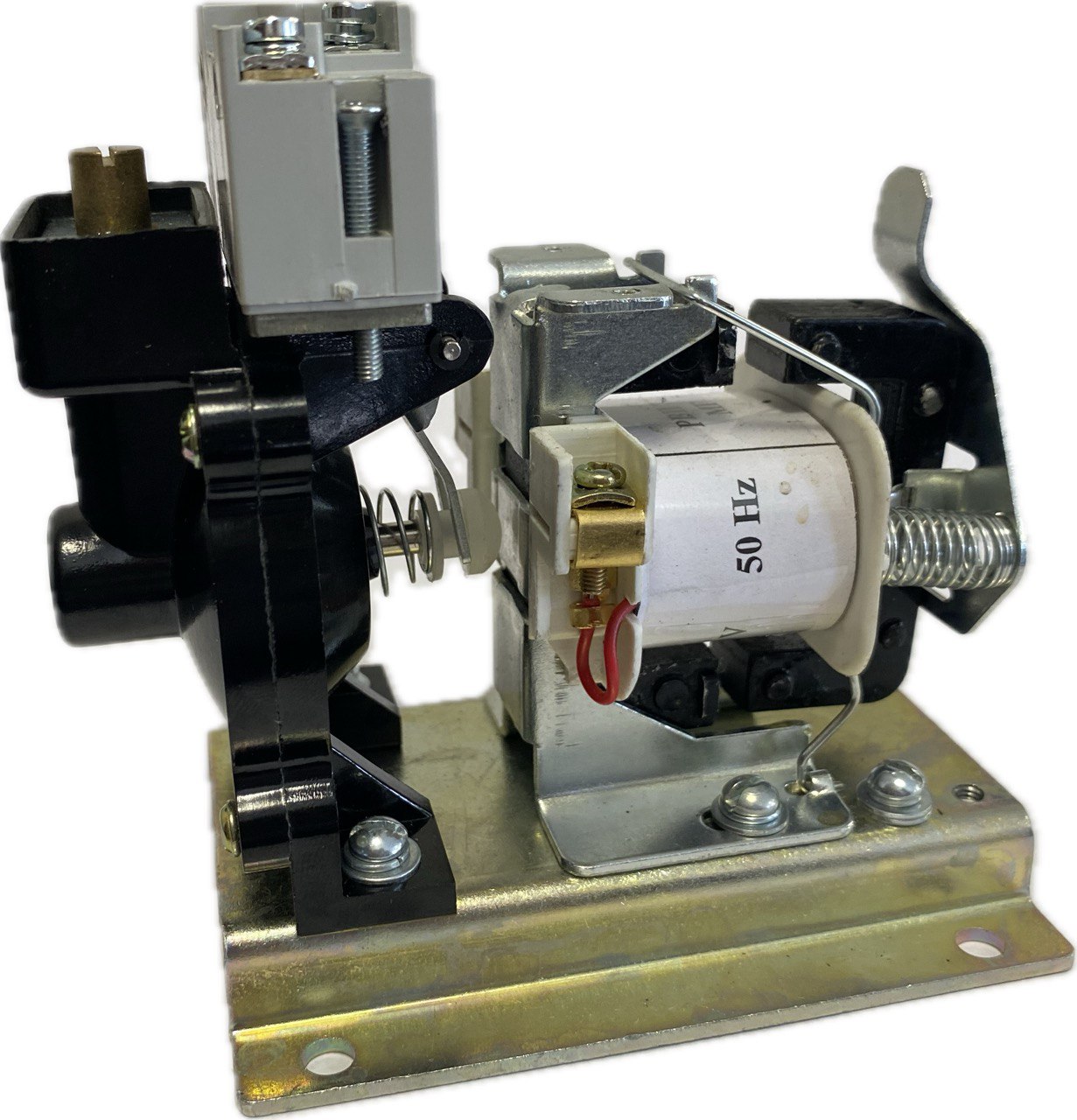

Реле времени РВП-72М-3222

Реле времени пневматическое РВП-72 предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени. Реле времени пневматическое РВП-72 предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени.
Условия эксплуатации
Высота над уровнем моря не более 2000м.
Диапазон рабочих температур от  +5 до +45°С.
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях,
снижающих параметры реле в недопустимых пределах.
Реле изготавливаются для районов с умеренным и холодным климатом –
исполнения О и УХЛ.
Закрытые производственные помещения с искусственно регулируемыми
климатическими условиями – категория размещения 4.
Установка реле на вертикальной плоскости с допустимым отклонением не
более 5°  в любую сторону.
Реле относятся к классу бесшкальных реле времени, поэтому в эксплуатации
точная регулировка реле на необходимую уставку затруднительна. Выдержка
времени контролируется секундомером, включенным в цепь микровыключателя, или с помощью секундомера
и индикаторной лампы путем трехкратного включения реле.
При необходимости можно регулировать в процессе эксплуатации величину уставки выдержки времени
вращением регулировочного винта.
При значительном изменении температуры окружающей среды также необходима подрегулировка  уставки
выдержки времени.
Структура условного обозначения
Рвп-72 Х Х Х Х
Условное обозначение вида управляющей команды и числа независимых элементов выдержки времени:
1 – управляемые подачей напряжения на электромагнитный привод;
2 – управляемые снятием напряжения с электромагнитного привода;
3 – управляемые подачей и снятием напряжения питания (с 2-мя независимыми элементами выдержки
времени
Род тока привода (2 – переменный)
Условное обозначение рода, вида и числа контактов:
1 – 1 замыкающий + 1 размыкающий с выдержкой времени;
2 – 1 замыкающий + 1 размыкающий с выдержкой времени и 1 замыкающий + 1 размыкающий мгновенного
действия;
3 – 2 замыкающих + 2 размыкающих с выдержкой времени
Условное обозначение величины реле (3)
Условный номер разработки серии
Реле времени пневматическое
Технические Характеристики
Реле имеет пять типоисполнений:
РВП-72-3121 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи
напряжения питания на электромагнитный привод;
РВП-72-3122 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия
напряжения питания с электромагнитного привода;
РВП-72-3221 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи
напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размы-
кающий), срабатывающими без выдержки времени;
РВП-72-3222 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия
напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий + 1
размыкающий), срабатывающими без выдержки времени;
РВП-72-3323 – с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и
снятия напряжения питания с электромагнитного привода.










Название Цена, рубКоличествоСделать заказ
Реле времени РВП-72М-3121   описание     1 450
купить
Реле времени РВП-72М-3122   описание     1 450
купить
Реле времени РВП-72М-3221   описание     1 450
купить
Реле времени РВП-72М-3222   описание     1 450
купить
Реле времени РВП-72М-3323   описание     1 900
купить
